Simulatore verticale
|
|
|
L'apparecchiatura verticale permette di operare le simulazioni solamente alla latitudine di Aiello del Friuli e cioè a 45°52' nord. Una volta posizionata la parete verticale verso sud si opera sullo schermo per sceglie la data in cui far muovere il Sole/luce. Ciò permette di disegnare con il pennarello le tracce delle ombre in diversi giorni dell'anno. Le curve che si ottengono, unendo con un pennarello i punti segnati ogni 7°30' del movimento del Sole/proiettore di luce, sono simmetriche rispetto alla linea oraria verticale che indica il mezzogiorno. Cambiando la data si ottengono curve diverse, come nei disegni sopra riportati Fig.16 a. L'apparecchiatura consente di orientare la parete su altre due posizioni: declinante ad Est e ad Ovest di 30° Fig.16 b e Fig. 16 c. Lo stilo della meridiana resta bloccato nella medesima posizione Nord - Sud, parallelo all'asse terrestre e orientato a mezzogiorno. La posizione dello stilo in una meridiana verticale può essere meglio compresa con le osservazioni sul mappamondo. Facendo muovere il Sole/proiettore di luce si può osservare come a mezzogiorno l'ombra cade sulla retta verticale. Le curve indicanti il percorso dell'ombra, ovvero le curve delle stagioni, non risultano più simmetriche alla linea del mezzogiorno, ma alla proiezione ortogonale dello stilo sulla parete Fig. 16 b e Fig. 16 c.
|
|
|
|

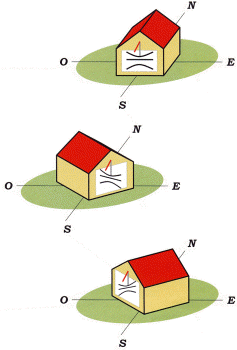

Fig. 16 a -Muro declinante (rivolto) a sud
Fig. 16 b -Muro declinante a Sud Est
Fig. 16 c -Muro declinante a Sud Ovest |
|
|
|
|
|
|
|
